PINCES - SPANNZANGEN - COLLETS - PINZAS

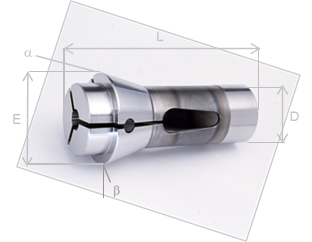

                                          Fig 1                                                                          Fig 2 Precise total length L
Numéro D L E F a ° b ° Max Hex 4K   Acier    Stahl Steel  Acero
90.001 7 26 10.5 7 15   3 2.5 2   F7/206
170.001 8 42 12 8 16   4 3.5 2.5
40.001 8 42 12 8 16   4 3.5 2.5   F8/577 101 E
90.002 8 41 12 8 16   4 3.5 2.5   F8/1079
511.011 9 30.5 12 0 10   4.5 4 3   F9/1003
140.001 10 46 16 10 20   6 5 4   F10/1178 111E
40.002 10 47.5 15.5 10 20   6 5 4   F10/86 109E
225.001 11 41 18.7 12 22   6.5 5 4   F11/721
511.015 11 75 16.5 - 20   6 5 4     50
471.001 12 50 20 14 20   8 6 5
561.001 12 58 18 11.5 17   8 6 5
511.012 13 64 19 13 16   8 6 5
40.016 13 64 19 13 16   8 6 5   F13/357 Pickup collet Fig 2: option M11x.75
511.022 13 67 19 13.5 16   8 6 5     Fig 2 : L=12 mm, M12x0.75     114, 115,
511.006 14 55 20 14 15   10 8.5 6.5     Jal10
140.002 14 46 18 14 13   9 7.5 6   F14/98
225.002 14 46 19.5 15 15   9 7.5 6   F14/1347
501.001 14 59 20 14 16   10 8.5 6.5     Azuma Shimamoto
511.003 15 45 20 15 16   10.5 9 6.5      Citizen Cincom F10
40.003 15 64 21 15 16   10 8.5 6.5   F15/580 120E
40.003A 15 64 21 18 16   10 8.5 6.5
90.004 15 47 22 15 20   10 8.5 6.5   F15/358 1212E
511.019 15 75 21 15 16   8 6 4     Fig 2 : L=12 mm, M12x0.75     114, 115,
90.015 16 51.5 22 15 15   12 10 8
511.005 16 60.5 23 0 19.5   12 10 8     Filet M14,5x1/20" (124) ; 109
40.012 16 64 21 16 16   12 10 8   F16/1076
511.016 16 66 21 16 16   12 10 8     3263E
90.005 16 55 22 16 15   12 10 8   F16/104
177.001 17 73 23.3 15.4 15   12 10 8
231.001 17.5 51 22 16 15   12 10 8   F17.46/79 125E
140.003 18 67 25 19.5 15   12 10 8   F18/85
511.007 18 67 34.5 18 16   14 12 9     Star SJ15, 052
225.003 20 54 26 19 15   14 12 9   F20/201 136E
40.004 20 67 28 21 16   15 13.5 10.5   F20/87 138E
90.006 20 60 27.5 20 15   15 13.5 10.5   F20/102
231.002 22 55 30 21 15 10 14.5 13 10     140E different from 232.001(F22/71)
232.001 22 55 30 21 15   15 13.5 10.5   F22/71
90.007 22 66 32 25 16   15 13.5 10.5   F22/727
140.004 22 67 28 23.5 13   15 13.5 10.5   F22/88 139E

    PINCES - SPANNZANGEN - COLLETS - PINZAS

                                          Fig 1                                                                          Fig 2 Precise total length L
Numéro D L E F a ° b ° Max Hex 4K   Acier    Stahl Steel  Acero
511.004 23 62 29 22.5 16   16 13.5 10.5     Tsugami NP17,modif par 511.013
40.024 24 62 28.4 22 15   16 13.5 10.5   TF24 USA : Tsugami BO12, S16, BS18
40.017 25 75 35 0 16   14 12 9     051 Multibroche Tornos AS14
40.027 25 94 35 0 15.3   16 14 11     051 Multibroche Tornos SAS16
40.005 25 77 35 27 16   17 14 11   F25/64 145E
90.008 25 65 34 25 15   17 14 11
511.002 26 67 36 28 14.5   20 17 13
140.005 26 67 32 27.5 13   18 15 11   F26/90
511.001 26 67 36 28 16   20 17 13
410.001 27 72.7 38 29 15   22 18 13   F27/22
511.014 28 77 35 27.5 16   17 14 11     Tsugami NP20
231.004 28 70 38 28 15 10 21 17 13   F28/93 148E
40.006 30 80 42 34 16   21 17 13   F30/63 157E
90.009 30 65 38 32 15   21 17 13   F30/101
511.018 32 104 43 0 15   25 21 14
231.005 32 75 45 34 15 10 25 21 14   F32/221
90.01 32 65 40 34 15   23 19 12   F32/1023
511.018 32 80 43 33 15   23 19 12
140.006 34 80 40 33.5 15   26 21 14   F34/356
40.007 34 80 44 37 16   24 19 12   F34/1077
511.009 35 47 40.5 32 16   28 23 15
40.008 37 92 47 40 16   32 27 17   F37/740
90.011 38 86 50 38 15   32 27 17   F38/742
285.002 38 108 49 0 15   32 27 17   F38/72
140.007 39 80 46 39.5 15   32 27 17   F39/1208
140.008 41 80 48 42 15   33 27 17
231.007 42 94 55 42 15 10 33 27 17   F42/99
231.008 42 94 55 42 22.3 10 33 27 17
511.024 43 92 53 46 16   38 33 26   F43
511.026 44 93 52 44 16   38 33 26   F44
511.028 48 100 54 44 15   38 33 26   F48
231.009 48 94 60 50 15 10 38 33 26   F48/81 173E
231.001 66 110 87 73 15   50 40 27   F66/359
